Kanallı Tip Klima Sistemleri
Tanıdık geliyor mu?
- Asma tavanın içine gizlenen bir klima istiyorsunuz.
- Bazı hava çıkışlarından hava gelmiyor, bazılarından fazla geliyor.
- Kanallı klima gürültülü çalışıyor.
Kanallı klima, iç ünitenin şartlandırdığı havayı kanal ve menfezlerle birden çok bölgeye dağıtır; cihaz gözden gizlendiği için mağaza, ofis ve restoranda tercih edilir. Seçim yalnız ısı yüküne bakılarak yapılmaz: cihazın harici statik basınç kapasitesi ile kanal basınç kaybı örtüşmezse hava istenen mahale ulaşmaz. İkisini birlikte hesaplayıp model bazında doğruluyoruz.
- 20+ yıltoplam saha deneyimi
- 50+tamamlanan proje
- 4 ilİstanbul · Kocaeli · Sakarya · Yalova
- Yazılıteklifte kapsam, sorumlu taraflar ve hariç işler
Hizmet kapsamı
Yük ve tam model
Mahale özgü ısı yükü hesabı, dış tasarım koşulu ve nem hedefi seçilen tam modelin üretici kapasite verisiyle doğrulanır.
Basınç bütçesi
Kanal, dirsek, damper, filtre, menfez ve dönüş yolunun kanal basınç kaybı hesaplanır; sonuç cihazın seçilen debideki harici statik basınç verisiyle karşılaştırılır.
Hava dağılımı ve ses
Üfleme-dönüş noktaları, atış, terminal seçimi, kanal hızı ve alıcı noktadaki ses kriteri üretici verisi ile proje koşullarına göre değerlendirilir.
Taze hava sınırı
Taze hava ihtiyacı ayrı hesaplanır; bağlantı miktarı, sıcaklık-nem yükü ve cihazın izin verdiği karışım koşulu doğrulanmadan iç üniteye aktarılmaz.
Montaj ve erişim
Askı, titreşim, servis kapağı, filtre çıkarma alanı, kanal esnek bağlantısı, borulama sınırı, elektrik koruması ve yoğuşma akış testi birlikte planlanır.
Devreye alma
Üreticinin istediği kontroller ile terminal debileri, damper ayarları, çalışma koşulları ve açık risklerkaydedilir.
Teknik değerler
Bu değerler tipik tasarım aralıklarıdır. Kesin değeri keşif ve proje hesabıyla belirliyoruz.
| Kapasite | Isı yükü hesabı ve tam model üretici kapasite verisi |
|---|---|
| Cihaz basıncı | Seçilen debide kullanılabilir harici statik basınç |
| Kanal ağı | Hesaplanmış kanal basınç kaybı ve dengeleme elemanları |
| Taze hava | Ayrı ihtiyaç/yük hesabı ve üreticinin izin verdiği bağlantı |
| Akustik | Üretici ses verisi, kanal üretimi ve alıcı nokta kriteri |
| Drenaj | Saha kotu, ürün sınırı ve yoğuşma akış testi |
| Teslim | Debi-ayar kayıtları ve garanti yetkisi |
Hesap yöntemimiz
Hesap yapmadan ekipman önermiyoruz. Kullandığımız yöntemi yazılı olarak teslim ediyoruz.
- 1
Tasarım koşullarını tanımlama
İç hedefler, dış tasarım koşulu, kullanım programı, taze hava ve nem hedefi kaydedilir; yalnız alan veya hacim seçimi sonuçlandırmaz.
- 2
Duyulur ve gizli yük hesabı
Kabuk, cam, güneş, insan, aydınlatma, cihaz ve havalandırma yükleri proje yöntemine göre hesaplanır; kritik mahalde zaman profili ve yedeklilik ayrıca incelenir.
- 3
Model ve yerleşim karşılaştırması
Aday tam modeller kapasite, çalışma zarfı, kısmi yük, ses, filtre, kontrol, servis erişimi ve dış ünite yerleşimiyle aynı karar tablosunda karşılaştırılır.
- 4
Montaj ve kabul planı
Borulama, drenaj, elektrik, izin, üretici prosedürü, ölçüm kayıtları, garanti yetkisi ve hariç işler uygulamadan öncetanımlanır.
Süreç nasıl ilerler?
- 01
Veri toplama
Plan, kabuk, cephe, kullanım, iç kazanç, taze hava, iç-dış hedefler ve altyapı kaydedilir.
- 02
Isı yükü ve model seçimi
Isı yükü hesabı hazırlanır; aday cihazlar tam model üretici kapasite verisiyle doğrulanır.
- 03
Montaj planı
İç-dış ünite, hava dağılımı, güzergâh, drenaj, elektrik, erişim ve izinlernetleştirilir.
- 04
Uygulama ve test
Montaj, kaçak, vakum, akışkan, elektrik ve yoğuşma akış testi tam modelin prosedürüyle yürütülür.
- 05
Devreye alma ve teslim
Çalışma koşulları, üreticinin istediği kontroller, açık riskler ve varsa garanti yetkisi kanıtı kaydedilir.
Teslim ettiklerimiz
- Isı yükü hesabı ve tasarım girdileri
- Tam model karşılaştırması ve üretici kapasite verisi
- Onaylanan yerleşim, borulama, drenaj ve elektrik kontrol notu
- Montaj ve devreye alma kayıtları
- Varsa güncel garanti yetkisi, garanti koşulları ve bakım planı
Talep bölgemiz: İstanbul · Kocaeli · Sakarya · Yalova
Sık sorulan sorular
Kanallı klima seçerken harici statik basınç neden önemlidir?
İç ünitenin fanı kanal, dirsek, filtre, damper, menfez ve dönüş yolunun toplam direncini karşılamalıdır. Üretici aralığı geniştir; Daikin kanallı üniteler 10 ile 270 Pa arasında harici statik basınç sunar (Kaynak: Daikin VRV). Katalogdaki tek basınç değeri yetmez; seçilen debideki fan verisini hesaplanmış kanal basınç kaybıyla aynı çalışma noktasında karşılaştırıyoruz.
Kanallı klimaya taze hava bağlanabilir mi?
Yalnız üreticinin izin verdiği bağlantı ve çalışma sınırlarında değerlendirilir. Gerekli dış hava ofiste kişi başına 2,5 L/s + 0,3 L/s·m² ile hesaplanır (Kaynak: ASHRAE 62.1); bunun duyulur-gizli yükü, filtreleme, bina basıncı ve yoğuşma riski ayrı hesaplanmadan bağlantı miktarı belirlenmez. Bazı projelerde ayrı taze hava cihazı gerekir.
Kanallı klima neden ses yapar?
Fan çalışma noktası, yüksek kanal hızı, dar kesit, keskin dönüş, damper, menfez, titreşim ile yapı geçişi benzer şikâyet oluşturabilir. Kaynak, ölçüm noktası ve çalışma modu doğrulanmadan tek bir parçaya bağlanmaz; düzeltme ölçümden sonra belirlenir. Ses kaynağı için en az 2 noktada (cihaz yakını ve mahal) ölçüm alınır; kanal hızı düşürülerek fark test edilir.
Kanallı klima bakımında erişim nasıl planlanır?
Filtre, fan, batarya, elektrik kutusu, drenaj tavası ve pompa için üreticinin istediği servis boşluğu ile sökme güzergâhı bırakılmalıdır. Bakım periyodu üretici bakım talimatı, kullanım koşulları ve ölçüm trendine göre belirlenir. Servis boşluğu tam modelin kılavuzundan alınır; filtre çıkarma yönünde en az 1 açılabilir tavan modülü bırakılır.
Kanallı klima montajı kaç gün sürer?
Süre kanal metrajına ve tavan durumuna göre değişir; belirleyen faktörler menfez sayısı, asma tavanın açık olup olmaması, dönüş hava yolu, boru güzergâhı ve balans ölçümü kapsamıdır. 4 menfezli tek zon ile 16 menfezli çok zonlu uygulama aynı takvime sığmaz; hedef takvim tavan kesiti ve kanal projesi netleştikten sonra yazılır.

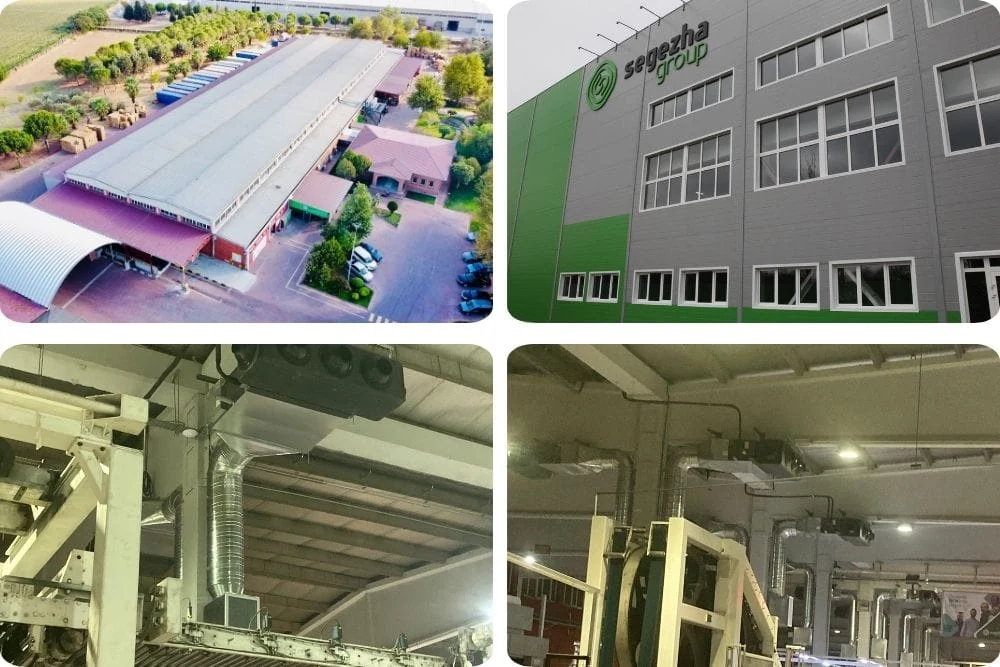

Benzer projeler
Benzer işlerimizden 2 tanesi. Ad, konum ve kapsam kendi proje kayıtlarımıza dayanır.
Tüm projelerimiz
Kanallı klimanızı birlikte planlayalım
Planı, tavan kesitini, kullanımı, taze hava ve menfez hedeflerini gönderin; tam modeli, kanal basınç kaybını, harici statik basıncı, sesi ve erişimi birlikte netleştiriyoruz.
Kesin kapsam ve fiyat, keşif sonrası yazılı teklifte netleşir.
