Ürün ve Ekipman Kataloğu
Bu katalog bir ürün envanteri veya marka onayı değildir; havalandırma ve iklimlendirme ekipmanı için kanıt odaklı bir karar dizinidir. Kategoriler, tasarım senaryosundan tam model verisine, arayüzlerden devreye alma ölçümlerine uzanan seçim zincirini açıklar. Ürün uygunluğu yalnız güncel üretici belgesi, proje hesabı, yazılı kapsam ve kabul sonucu ile doğrulanır.
Havalandırma ekipmanı nasıl seçilir?
Havalandırma ekipmanı seçimi tek bir ürün adına göre yapılmaz. Önce sistem sınırı ve tasarım senaryosu tanımlanır; gerekli debi, kanal basınç kaybı, psikrometrik yük, kirletici, iç hava kalitesi hedefi, akustik ölçüt, yangın senaryosu ve servis erişimi kaydedilir. Bu zincirde fan ve aspiratör çalışma noktasını üretir; filtre, temiz ve kirli filtre direnciyle parçacık kontrolüne katılır; hava kanalı ve bağlantı elemanları akışı taşır. Akışın son noktasında menfez, anemostat ve damper havayı mahale dağıtır ve dengeler. Klima santrali veya ısı geri kazanım ünitesinde sıcaklık, nem, kaçak ve kontaminasyon; VRF ve ısı pompasında iklim, kısmi yük ve yardımcı enerji ayrıca değerlendirilir. Her aday tam model tanımı, aynı test koşulu, performans eğrisi veya haritası ve seçim yazılımı çıktısı ile karşılaştırılır; marka veya tip adı sonuç değildir.
Dört adımda ürün karar zinciri
Adım 1
1. İhtiyacı ve sistem sınırını tanımlayın
Tasarım senaryosu, debi, basınç, sıcaklık-nem, kirletici, akustik, yangın, çalışma takvimi ve yetkili onay girdileri tek bir sistem sınırında kaydedilir.
Adım 2
2. Tam ürünleri aynı koşulda karşılaştırın
Tam model tanımı, aynı test koşulu, performans eğrisi veya haritası, seçim yazılımı çıktısı, temiz ve kirli filtre ile kısmi yük davranışı her aday için aynı karar tablosuna işlenir.
Adım 3
3. Arayüzleri ve erişimi doğrulayın
Elektrik ve kontrol arayüzü, yapısal bağlantı, kanal veya boru güzergâhı, drenaj, yangın geçişi, servis erişimi ve bakım yöntemi ürünle proje arasında kapatılır.
Adım 4
4. Kabul kanıtını baştan tanımlayın
Onaylı seçim, çizim ve belgeler; devreye alma ölçümleri, cihaz ve yöntem, ölçüm belirsizliği, sapma ve hariçler ile yazılı kabul ölçütüne bağlanır.
Teklif ve kabul için belge matrisi
Her kalem yalnız ilgili proje ve tam ürün için geçerli belgeyle doldurulur; ürün adı, marka veya katalog ailesi tek başına uygunluk kanıtı değildir.
- Ürün kimliği
- Tam model tanımı, varyant, aksesuar, motor, kontrol ve yazılım sürümü
- Performans koşulu
- Uygulanan test standardı, giriş koşulları, debi-basınç veya kapasite noktası
- Seçim kanıtı
- Performans eğrisi veya haritası ve üretici seçim yazılımı çıktısı
- Çalışma senaryoları
- Temiz ve kirli filtre, kısmi yük, pik yük, normal ve varsa yangın modu
- Arayüzler
- Elektrik ve kontrol arayüzü, bağlantılar, servis erişimi, drenaj ve bakım
- Malzeme ve sınıflandırma
- Yalnız proje gerektiriyorsa malzeme sertifikası ve sınıflandırma belgesi
- Saha doğrulaması
- Devreye alma ölçümleri, ölçüm cihazı, yöntem, koşul ve ölçüm belirsizliği
- Sözleşme kaydı
- Kabul ölçütü, sapma ve hariçler, sorumluluk sınırı, yazılı kapsam ve yazılı kabul
Kategoriler
Fanlar ve Aspiratörler
Fan tipi sabit bir basınç eşiğiyle seçilmez. Onaylı senaryo debisi ve sistem direnci, temiz ve kirli filtre durumlarıyla çıkarılır; çalışma noktası tam ürün eğrisinin kararlı bölgesinde doğrulanır. Motor yükü, ses verisi, kontrol biçimi ve bakım erişimi kaydedilir. Yangın senaryosunda ayrıca ürün belgesi, güç-kumanda arayüzü ve yazılı kabul yöntemi gerekir.
Kategoriyi aç
Hava Şartlandırma Üniteleri
Klima santrali ve geri kazanım seçimi, dış ve egzoz hava debisi ile aynı pik senaryodaki duyulur ve gizli yük üzerinden psikrometrik olarak yapılır. Tam ürün test verisi; kaçak, rotor taşınımı, çapraz kontaminasyon, donma, yoğuşma ve by-pass davranışını göstermelidir. Temiz ve kirli filtre direnci, fan çalışma noktası, bakım erişimi ve ölçüm-kabul planı birlikte doğrulanır.
Kategoriyi aç
Hava Dağıtım Elemanları
Hava dağıtım elemanı yalnız ölçü ve yüz hızından seçilmez. Tam ürün serbest alanı, bağlantı boynu, basınç kaybı, ses gücü ve oktav verisi; atış, yayılım, düşme ve terminal hız ile birlikte doğrulanır. Isıtma ve soğutma modu, tavan engelleri, işgal bölgesi ve üfleme-emiş kısa devre riski yerleşimi belirler.
Kategoriyi aç

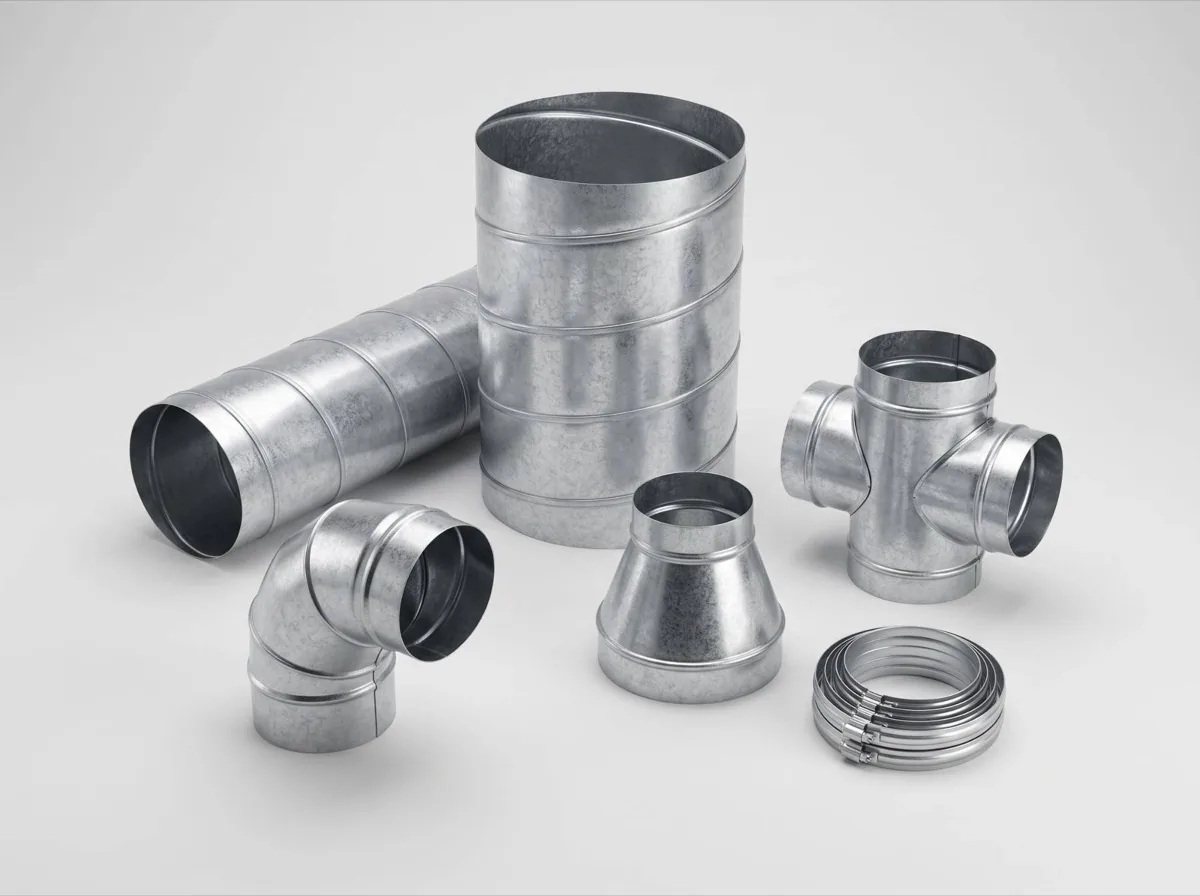

Kanal ve Bağlantı Elemanları
Hava kanalı tipi sabit ölçü tablosuyla seçilmez. Onaylı debi ve güzergâh; tasarım basıncı, sızdırmazlık sınıfı, ortam, malzeme, birleşim, takviye ile askı ve mesnet düzenini belirler. Ekipman bağlantı yükü kanala aktarılmaz. Yoğuşma, yangın geçişi ve temizlik erişimi çözülür; imalat çizimi, malzeme sertifikası, kaçak testi ve yazılı kabul kaydıyla kapsam kapanır.
Kategoriyi aç
Klima ve Isı Pompası Ekipmanları
Klima veya ısı pompası tipi oda sayısıyla otomatik seçilmez. İç ve dış tasarım koşulu, duyulur ve gizli yük, pik zaman senaryosu, eşzamanlılık ve kısmi yük davranışı tanımlanır. Adayın tam ürün kapasite tablosu ile düzeltme katsayısı uygulanır; borulama, ses, elektrik, kontrol ve devreye alma kaydı doğrulanarak yazılı kabul verilir.
Kategoriyi aç
Ürün kararını hesapla ve keşif iste
Kategori sayfaları ön eleme içindir; debi, kesit ve soğutma yükü hesaplayıcıyla denenir, nihai seçim saha keşfi ve yazılı teklifle kapanır.
Teknik dayanaklar ve kaynaklar
Yayınlayan: Inovair
- Industrial fans: ecodesign requirements
European Commission · Birincil kaynak · Erişim:
- Ventilation units: ecodesign and energy labelling
European Commission · Birincil kaynak · Erişim:
- Air heating and cooling products: ecodesign requirements
European Commission · Birincil kaynak · Erişim:
- AMCA Publication 201: Fans and Systems
Air Movement and Control Association International · Birincil kaynak · Erişim:
Değerler genel referanstır; projenizde güncel mevzuat ve üretici verisiyle hesaplayarak doğruluyoruz.
