Fanlar ve Aspiratörler
Fan tipi sabit bir basınç eşiğiyle seçilmez. Onaylı senaryo debisi ve sistem direnci, temiz ve kirli filtre durumlarıyla çıkarılır; çalışma noktası tam ürün eğrisinin kararlı bölgesinde doğrulanır. Motor yükü, ses verisi, kontrol biçimi ve bakım erişimi kaydedilir. Yangın senaryosunda ayrıca ürün belgesi, güç-kumanda arayüzü ve yazılı kabul yöntemi gerekir.
Aşağıdaki fan aileleri bir ürün tipi ön elemesidir. Tip adı tek başına debi, basınç, verim, ses, sıcaklık veya yangın dayanımı kanıtı değildir; her karar tam ürün eğrisi, üretici belgesi ve projenin gerçek sistem direnciyle doğrulanmalıdır.
Bu kategorideki ekipmanlar
Akrobat Lokal Emiş Kolu
Hareketli davlumbazı kirletici kaynağına yaklaştıran, fan ve filtre hattına bağlanan lokal emiş elemanı.
- Seçim girdisi
- Kirletici türü, kaynak boyutu ve çalışma mesafesi
- Bağlantı
- Spiral veya rijit lokal egzost kanalı
- Davlumbaz
- Kaynağa yönlendirilebilir flanşlı başlık
- Fan hesabı
- Debi ile toplam basınç kaybı birlikte

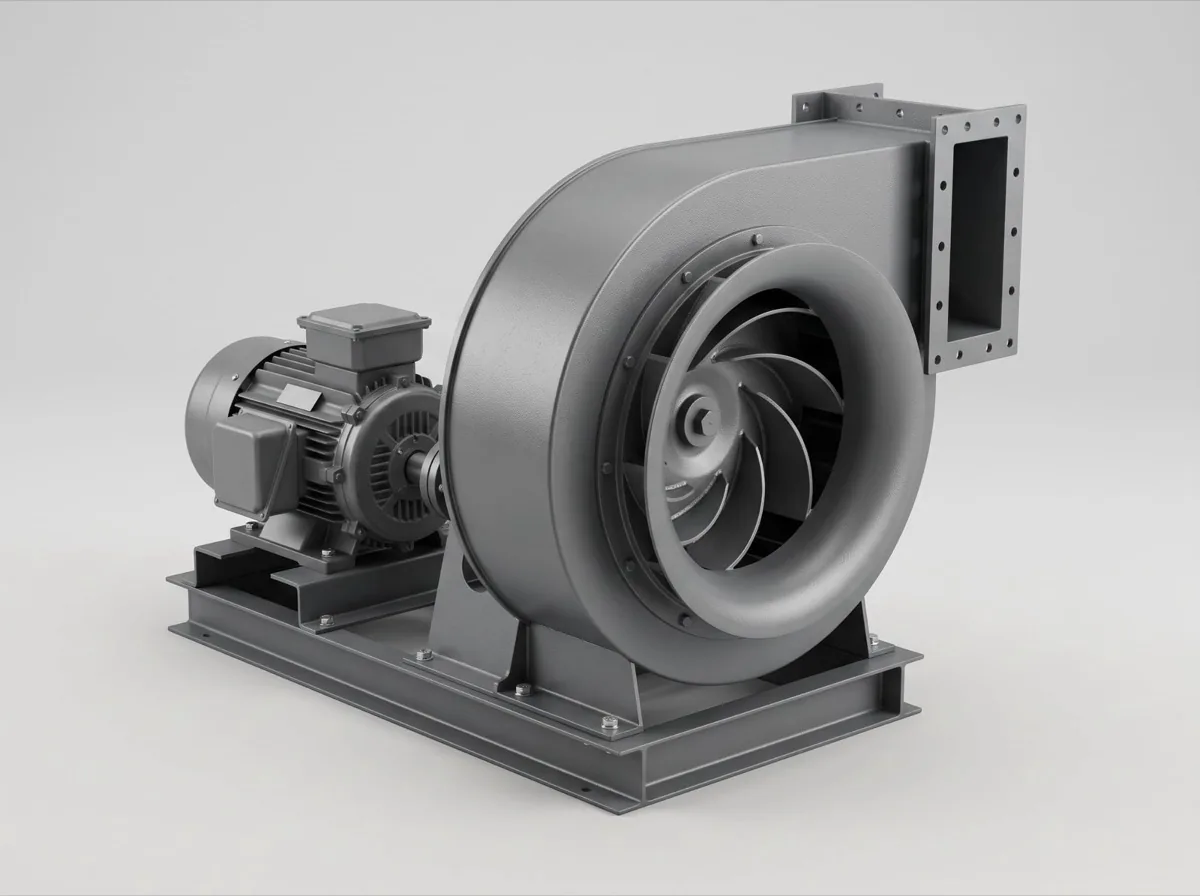

Radyal (Santrifüj) Fan
Debi ve sistem direncinin tam ürün eğrisinde kesiştiği; güç, ses ve uygulama sınırları belgelenen fan ailesi.
- Debi
- Onaylı normal, pik, temizlik veya yangın senaryosu
- Basınç
- Sistem direnci; temiz ve kirli filtre noktaları ayrı
- Aerodinamik veri
- Tam ürün eğrisi ve kararlı çalışma bölgesi
- Güç
- Çekilen güç, motor yükü ve elektrik koruması
Çatı Aspiratörü
Kaynak debisi, çatı-deşarj arayüzleri ve tam ürün eğrisi birlikte doğrulanan çatı tipi egzost fanı.
- Debi
- Isı ve kirletici kaynağına ait onaylı çalışma senaryosu
- Fan verisi
- Tam ürün eğrisi ve gerçek sistem direnci
- Hava dengesi
- Basınç dengesi ve telafi havası güzergâhı
- Deşarj
- Yayılım, rüzgâr ve komşu hava emişi/pencere ilişkisi
Jet Fan
Normal ve yangın senaryoları; geometri, tam ürün itme verisi, CFD ve fonksiyon testiyle doğrulanan itki fanı sistemi.
- Senaryolar
- Normal havalandırma ve yangın/duman kontrolü ayrı
- Geometri
- Kolon, kiriş, rampa, araç ve tavan engelleri
- Hava yolları
- Besleme ve tahliye açıklıkları ile ana fanlar
- Ürün verisi
- Tam ürün itme testi, ses gücü ve çalışma sınırları
Kanal Tipi Fan
Kanal içine bağlanan; çalışma noktası, akustik yol, montaj ve kontrol kanıtları birlikte doğrulanan fan ailesi.
- Debi
- Kullanım ve çalışma modundan türetilmiş onaylı hat debisi
- Basınç
- Sistem direnci; temiz ve kirli filtre durumu ayrı
- Fan verisi
- Tam ürün eğrisi, kararlı çalışma bölgesi ve motor yükü
- Bağlantı
- Giriş ve çıkış geometrisi ile belgelenmiş sistem etkisi
Hangi tip hangi koşulda değerlendirilir?
| Tip | Değerlendirilebileceği koşul | Doğrulanmadan kullanılmaması gereken durum |
|---|---|---|
| Radyal (santrifüj) fan | Tam ürün eğrisi kanal, eleman ve filtre dirençlerini kararlı bölgede karşılıyorsa değerlendirilir | Yalnız 'yüksek basınç' etiketiyle; güç, ses ve kirli filtre kontrolü yapılmadan seçim |
| Aksiyal (pervaneli) fan | Yerleşim ve tam ürün eğrisi doğrulanmış serbest veya kanallı akış senaryolarında değerlendirilir | Sistem direnci, motor yükü ve akış bozulması kontrol edilmeden tip adına göre seçim |
| Çatı aspiratörü | Kaide, dış ortam, deşarj, servis erişimi ve kirletici uyumu belgelenmiş çatı uygulaması | Yağ, sıcaklık, korozyon, su girişi veya komşu hava emişi kontrol edilmeden kullanım |
| Jet fan | Normal kullanım ile yangın senaryosu ayrı modellenip komut-geri bildirim ve test planı kurulduğunda | Yerleşim analizi, tam ürün itme/ses verisi ve yetkili onayı olmadan adet belirleme |
Seçimi hesapla, rehberle doğrula, keşif iste
Katalog ön eleme içindir; nihai ürün ve kapasite proje verisiyle hesaplanır, saha keşfi ve yazılı teklifle bağlanır.
Sık sorulan sorular
Fan debisi nasıl belirlenir?
Debi; kullanım ve dış hava ihtiyacı, kirletici kaynağında yakalama, proses salımı, basınç ilişkisi veya onaylı normal/yangın senaryosundan türetilir. Bu yollar koşulsuz toplanmaz; aynı sistem sınırı ve çalışma modu içinde dengelenir. Fan seçimi için debi, sistem direnci ve kabul ölçüm noktaları birlikte kaydedilir.
Aynı debide radyal ve aksiyal fan arasında nasıl seçim yapılır?
Tek bir basınç sınırı iki fan ailesini ayırmaz. Her adayın tam ürün eğrisinde debi-basınç çalışma noktası, kararlı bölge, motor yükü, verim, ses, boyut, akış doğrultusu ve kontrol yöntemi karşılaştırılır. Temiz-kirli filtre veya farklı damper senaryoları varsa her çalışma noktası ayrı doğrulanır.
Fan gürültüsü nasıl düşürülür?
Önce tam ürünün çalışma noktasındaki ses gücü verisi ve oktav bantları incelenir. Kanal ve elemanlarda yeniden üretilen ses, susturucu ekleme kaybı, breakout, titreşim yolu ve oda kriteri birlikte hesaplanır. Susturucu, esnek bağlantı veya izolatör için sabit bir düşüş vaat edilmez; sonuç yazılı kabul ölçümüyle doğrulanır.
