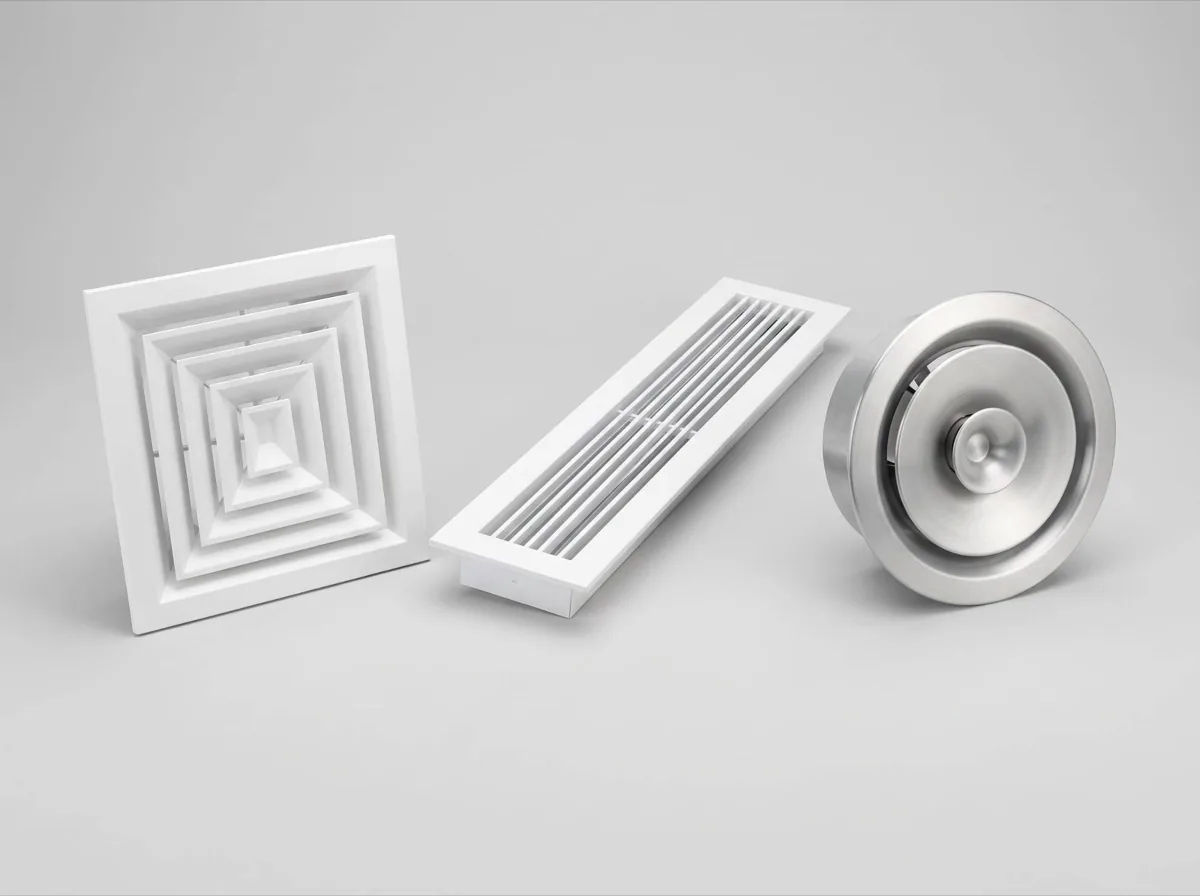

Menfez, Anemostat ve Damper Çeşitleri
Hava dağıtım elemanı yalnız ölçü ve yüz hızından seçilmez. Tam ürün serbest alanı, bağlantı boynu, basınç kaybı, ses gücü ve oktav verisi; atış, yayılım, düşme ve terminal hız ile birlikte doğrulanır. Isıtma ve soğutma modu, tavan engelleri, işgal bölgesi ve üfleme-emiş kısa devre riski yerleşimi belirler.
Kategori; üfleme-emiş terminalleri ile debi ayar damperi, yangın ve duman damperi işlevlerini ayrı ele alır. Aynı görünüşteki iki ürün farklı serbest alan, akustik, sızdırmazlık veya güvenlik belgesine sahip olabilir; tip adı uygunluk kanıtı değildir.
Bu kategorideki ekipmanlar
Menfez ve Anemostat
Tam ürün geometrisi, basınç-akustik ve işgal bölgesi hava dağıtım verileriyle seçilen terminal elemanı.
- Debi
- Her ürün için terminal tasarım debisi
- Geometri
- Tam ürün serbest alanı, bağlantı boynu ve plenum geometrisi
- Aerodinamik
- Basınç kaybı, atış, yayılım, düşme ve terminal hız
- Akustik
- Ses gücü, oktav bantları ve oda gürültü ölçütü
Damper ve Panjur
Hava ayarı, kapama, yangın-duman güvenliği ve dış hava açıklığı işlevleri ayrı kanıtlarla doğrulanan ürün ailesi.
- İşlev
- Debi ayar damperi, kapama damperi, yangın ve duman damperi ayrı
- Hava performansı
- Tasarım basıncı, basınç kaybı ve kontrol otoritesi
- Sızdırmazlık
- Tam ürün kanat ve gövde kaçak sınıfı
- Yangın ürünü
- Sınıflandırma, test edilen taşıyıcı yapı ve montaj yönü
Gemici Anemostadı
Deniz ortamında malzeme belgesi, debi, basınç kaybı ve servis erişimiyle seçilen hava terminali.
- Maruziyet kaydı
- Tuz püskürmesi, yoğuşma süresi, sıcaklık, temizlik kimyasalı ve bakım koşulu
- Malzeme izlenebilirliği
- Alaşım tanımı, kaplama sistemi, parti izlenebilirliği ve malzeme sertifikası
- Arayüz korozyonu
- Galvanik çift, yalıtıcı ara parça, yarık korozyonu ve drenaj yolu
- Proje onayı
- Bayrak, idare veya klas kuruluşu tarafından istenen yangın ve duman gereksinimi
Hangi tip hangi koşulda değerlendirilir?
| Tip | Değerlendirilebileceği koşul | Doğrulanmadan kullanılmaması gereken durum |
|---|---|---|
| Kare anemostat | Tam ürün atış-yayılım, düşme, ses ve tavan yerleşimi tasarım senaryosunu karşılıyorsa | Dört yönlü görünüşü eşit dağılım kanıtı sayarak üretici performans verisi olmadan seçim |
| Lineer (çizgi) difüzör | Slot sayısı, plenum, yönlendirme, atış ve akustik veri mimari yerleşimle doğrulanıyorsa | Yalnız görünüşe göre; bağlantı boynu ve plenum basınç dağılımı hesaplanmadan kullanım |
| Panjur menfez | Üfleme veya emiş işlevi, serbest alan, basınç kaybı, ses ve kısa devre riski doğrulanıyorsa | Üfleme ile emiş performansını aynı varsayarak yalnız anma ölçüsüne göre seçim |
| Jet nozul | Uzun atış senaryosu terminal hız, yön, sıcaklık farkı ve işgal bölgesiyle modellenmişse | Düşme-kalkma ve karşı yüzey/engel etkisi hesaplanmadan yüksek debi çözümü sayılması |
Seçimi hesapla, rehberle doğrula, keşif iste
Katalog ön eleme içindir; nihai ürün ve kapasite proje verisiyle hesaplanır, saha keşfi ve yazılı teklifle bağlanır.
Sık sorulan sorular
Menfez ölçüsü nasıl hesaplanır?
Geometrik ön alan Q = 3600 × v × A ilişkisiyle incelenebilir; ancak serbest alan görünüşten tahmin edilmez, tam ürün verisinden alınır. Nihai anma ölçüsü bağlantı boynu, basınç kaybı, ses gücü, atış-yayılım, terminal hız ve ısıtma-soğutma senaryosuyla üretici seçim tablosunda doğrulanır.
Kaç menfez kullanmak gerekir?
Sabit bir eleman başı debi veya hacim yüzdesi yoktur. Adet ve yerleşim; her ürünün atış, yayılım, düşme, terminal hız ve ses verisinin işgal bölgesi, tavan engelleri, ısıtma-soğutma modu ve emiş konumuyla birlikte çözülmesiyle belirlenir. Geometrik hesap yalnız ön senaryodur.
Damper her hatta gerekli mi?
Damper gereksinimi sistem işlevi ve uygulanabilir projeden belirlenir. Debi ayar damperi hidronik olmayan hava dengelemesini; yangın ve duman damperi ise belgeli güvenlik işlevini yürütür ve birbirinin yerine geçmez. Tam ürün sınıfı, montaj yönü, erişim, aktüatör, komut ve geri bildirim ile senaryo testi ayrıca doğrulanır.
